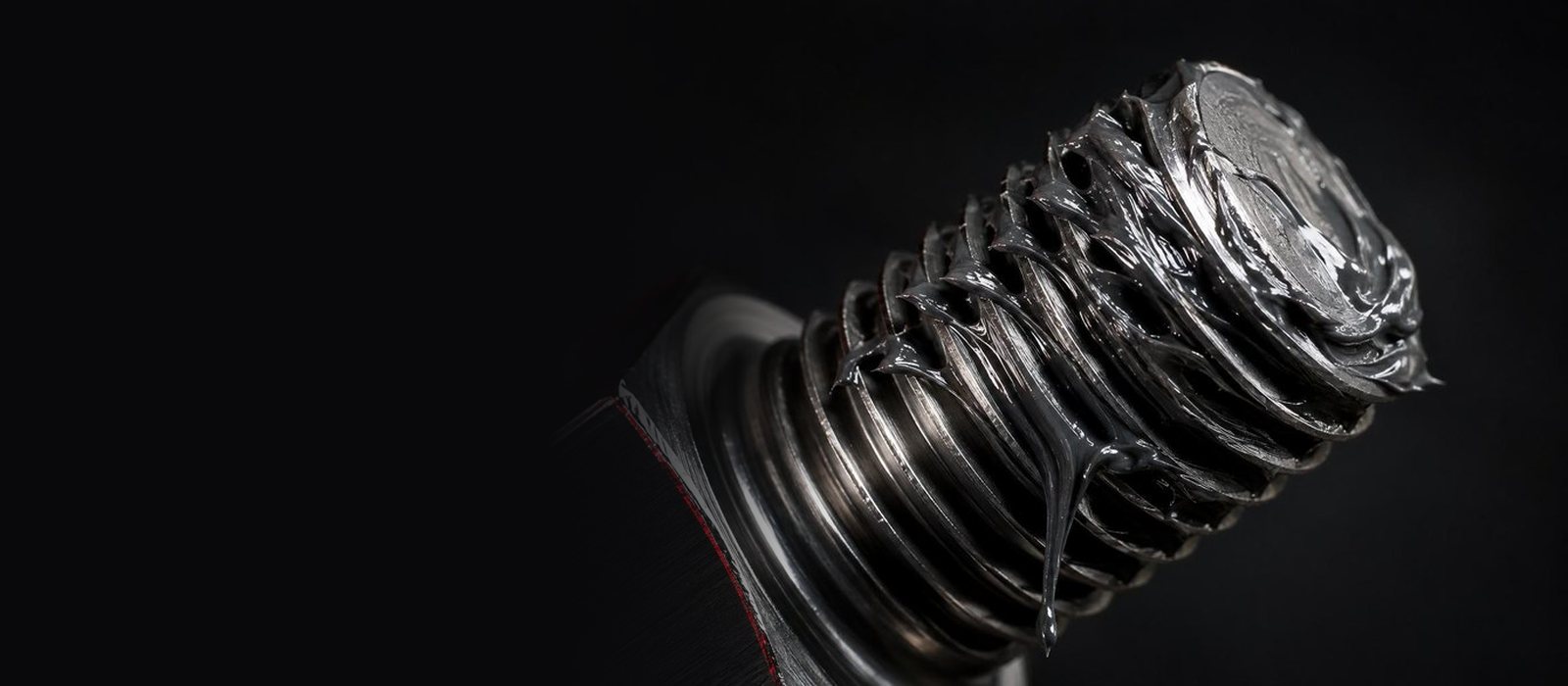

나사 접합부에 도포된 불소계 그리스 (Halocarbon 제공 이미지)
Site №2 — 인화성 유체 대체 · Non-flammable Substitution

탈 것을,
처음부터 두지 않습니다

방산·억제는 이미 시작된 폭발을 다룹니다. 그보다 앞선 자리가 있습니다 — 산소 배관의 윤활유, 이중 씰의 배리어 유체처럼 계통 안에 넣어 두는 기름을, 인화점이 없는 유체로 바꾸는 일입니다.

없음PCTFE 오일 인화점·연소점 — 전 그레이드 (본사 PDS)
11종오일 그레이드 0.8 ~ 1000N
3곳산소 계통 윤활 · 이중 씰 배리어 · 진공펌프
어디에 바꿔 넣나 교체 전 확인
01 — Why Substitute

불을 막기 전에, 연료를 뺍니다

감지기는 새어 나온 것을 알려주고, 접지는 불꽃을 없애고, 방산은 이미 시작된 폭발을 흘려보냅니다. 모두 불이 나려 하는 순간에 작동합니다. 그보다 앞선 질문이 하나 있습니다 — 그 자리에 탈 것을 꼭 두어야 하는가.

통제 위계 (Hierarchy of Controls) — 미국 국립산업안전보건연구원(NIOSH)

NIOSH는 위험을 다루는 방법을 위에서부터 다섯 단계로 둡니다.

  1. 1. 제거 (Elimination)
  2. 2. 대체 (Substitution)
  3. 3. 공학적 대책 (Engineering controls)
  4. 4. 관리적 대책 (Administrative controls)
  5. 5. 개인보호구 (Personal protective equipment, PPE)

그리고 제거·대체·공학적 대책을 더 효과적인 대책으로 분류합니다 — Elimination, substitution, and engineering controls are more effective. 대체에 대해서는 이렇게 적습니다.

Substitution is using a safer alternative to the source of the hazard. 대체란, 위험의 근원을 더 안전한 대안으로 바꾸어 쓰는 것이다. Effective substitutes reduce the potential for harmful effects and do not create new risks. 효과적인 대체물은 유해한 영향의 가능성을 줄이고, 새로운 위험을 만들지 않는다.

출처 · NIOSH (미국 CDC) 「Hierarchy of Controls」 공식 페이지 (2024-04-10 게시본, 2026-10-24 확인). 영문 인용은 원문 그대로, 한국어는 저희 번역입니다.
Without 탄화수소 윤활유·배리어 유체→산소·인화성 공정과 접촉→기름이 연료가 됨→발화 경로
바꾸는 것은 '넣어 두는 유체'입니다 — 공정 물질이 아닙니다

Halocarbon PCTFE 유체는 인화성 물질을 타지 않게 만드는 약품이 아닙니다. 공정의 용제·가스는 그대로 남습니다. 하는 일은 하나 — 그 곁에 윤활유·배리어 유체로 넣어 두던 타는 기름을, 인화점·연소점이 없는 유체로 바꿔 넣는 것입니다. 그래서 이 층은 감지·접지·방산을 대신하지 않고, 그 앞에 하나를 더 놓습니다.

  • 산소 계통 — 평소에는 기름이 부품을 지킵니다. 그러나 산소가 짙은 계통에서는 그 기름이 가장 먼저 타는 것이 됩니다.
  • 인화성 공정의 이중 씰 — 통상 쓰이는 탄화수소·글리콜·알코올·광유·실리콘계 배리어 유체는 그 자체가 가연물이어서, 인화성 서비스에서는 씰 계통이 잠재 발화 경로가 됩니다.
  • 반응성 가스 진공펌프 — 산소가 짙은 배기에서는 탄화수소 오일 자체가 연료가 됩니다.
Axis 1 · 적용처어디의 기름을 바꾸나

산소 계통 · 이중 씰 · 진공펌프 — 적용처 보기

Axis 2 · 물성 (홀세일)무엇이 다른가

인화점·연소점 없음과 그레이드 — 물성 보기

Axis 3 · 교체바꿔 넣기 전에 볼 것

세정 · 씰 구성 · 재질 · 금지 물질 — 확인 항목

02 — Where It Goes · 적용처

타는 기름이 들어가 있던 세 자리

반응성 매체와 닿는 자리, 통상의 광유·글리세린·실리콘을 쓸 수 없는 자리입니다. 자리마다 제품 페이지와 검토 서식을 이어 두었습니다.

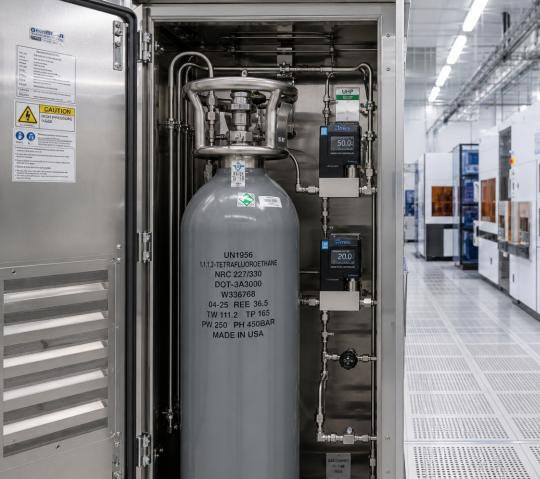

가스 취급 설비 — 실린더 캐비닛의 밸브·레귤레이터 (Halocarbon 응용 분야 이미지)
i · Oxygen & Reactive Gas

산소·반응성 가스 계통 윤활

산소가 짙은 자리에서는, 기름이 먼저 탑니다

Halocarbon PCTFE 오일은 탄소-수소 결합이 없는 불소계 유체로, 제조사 자료(PDS EFO-041221)는 전 그레이드에 인화점·연소점이 없다고 기재합니다.

산소(O₂)·염소(Cl₂)·불산·염산·황산·질산·가성소다·암모니아가 제조사 호환 물질 목록에 있으며, 산소 호환은 특정 그레이드가 아니라 PCTFE 오일 계열 전체의 속성입니다.

  • 산소 배관의 밸브·레귤레이터·나사 접합부 윤활
  • 염소·불산·질산 등 반응성 매체 계통의 밸브·다이어프램 씰·계장 충전
  • 산소 제조 플랜트·LOX 취급 설비의 접촉부 — 압축기 내부 윤활은 기종별 개별 확인
산소 서비스 오일·그리스 → 자료실 · 산소 서비스 윤활 체크리스트 (PDF) →
Halocarbon PCTFE 오일 (본사 이미지)
ii · Seal Barrier

인화성 공정 펌프·교반기 이중 씰

두 씰 사이에 가둬 두는 유체가, 가연물이어서는 안 됩니다

펌프·교반기의 이중(더블) 씰은 두 씰 사이 공간을 배리어 또는 버퍼 유체로 채워 순환시킵니다. 이 유체는 씰면을 윤활하고 냉각하며, 인보드 씰이 미세하게 누설되면 공정 유체와 직접 만납니다.

MSHV04·MSHV06은 제조사가 원심·회전기기의 이중 및 탠덤 씰 계통용으로 별도 배합한 저점도 PCTFE 유체입니다. 인화점·발화점이 없고(제조사 기재), API 682 Plan 52 · 53A/B/C · 54 배열 대응이 제조사 자료에 명시돼 있습니다.

  • 인화성 액체(메탄올 등) 서비스 펌프·교반기의 이중 씰 배리어·버퍼
  • 씰 벤더 요구 점도에 맞춰 MSHV04(40°C 동점도 3.90 cSt)와 MSHV06(5.80 cSt) 중 선택
  • 가압·비가압 계통 모두 · 방청제 첨가 여부 선택
MSHV 씰 배리어 유체 → 자료실 · 씰 배리어 유체 검토 요청서 (PDF) →

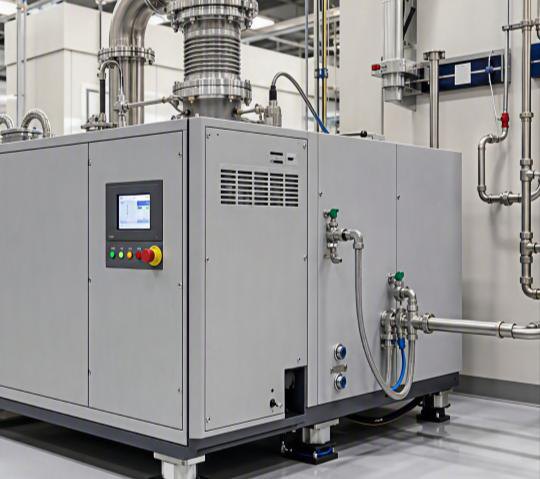

반도체 진공펌프 스키드 (Halocarbon 응용 분야 이미지)
iii · Vacuum Pump

반응성 가스 진공펌프

펌프가 빨아들이는 것이 무엇인지에 따라, 오일의 화학이 정해집니다

반도체 식각·CVD의 진공펌프는 공정 가스와 그 부산물을 그대로 통과시킵니다. 진공펌프 오일은 윤활유이기 전에, 배기 가스와 반응하지 않는 유체여야 합니다.

HaloVac 60·100·125·190은 Halocarbon PCTFE 오일 시리즈(CAS 9002-83-9)의 진공용 점도 등급으로, 제조사 PDS는 인화점·연소점이 없고 염소(Cl₂)·불산(HF)·사염화규소(SiCl₄)·삼불화붕소(BF₃)·삼불화비소(AsF₃)·염화알루미늄(AlCl₃)과 호환된다고 기재합니다.

  • 반도체·PCB·태양전지 플라즈마 식각 및 CVD 진공펌프
  • 염소로 알루미늄을 식각하는 라인 — AlCl₃ 생성 환경
  • HaloVac 140·250은 PFPE 계열로 화학 계열이 다릅니다 — 이 페이지의 인화점 기재는 PCTFE 계열(60·100·125·190)에 한합니다
HaloVac 진공펌프 오일 → 자료실 · PCTFE 화학 호환성 확인표 (PDF) →
03 — What Differs · 물성 (본사 PDS)

인화점이 없다는 것, 그리고 그 범위

Halocarbon 오일은 PCTFE(폴리클로로트리플루오로에틸렌)로 만든 불소계 유체입니다. 분자에 탄소-수소 결합이 없고, 본사 PDS는 0.8부터 1000N까지 전 그레이드의 인화점·연소점(Flash and Fire Points)을 '없음(None)'으로 기재합니다.

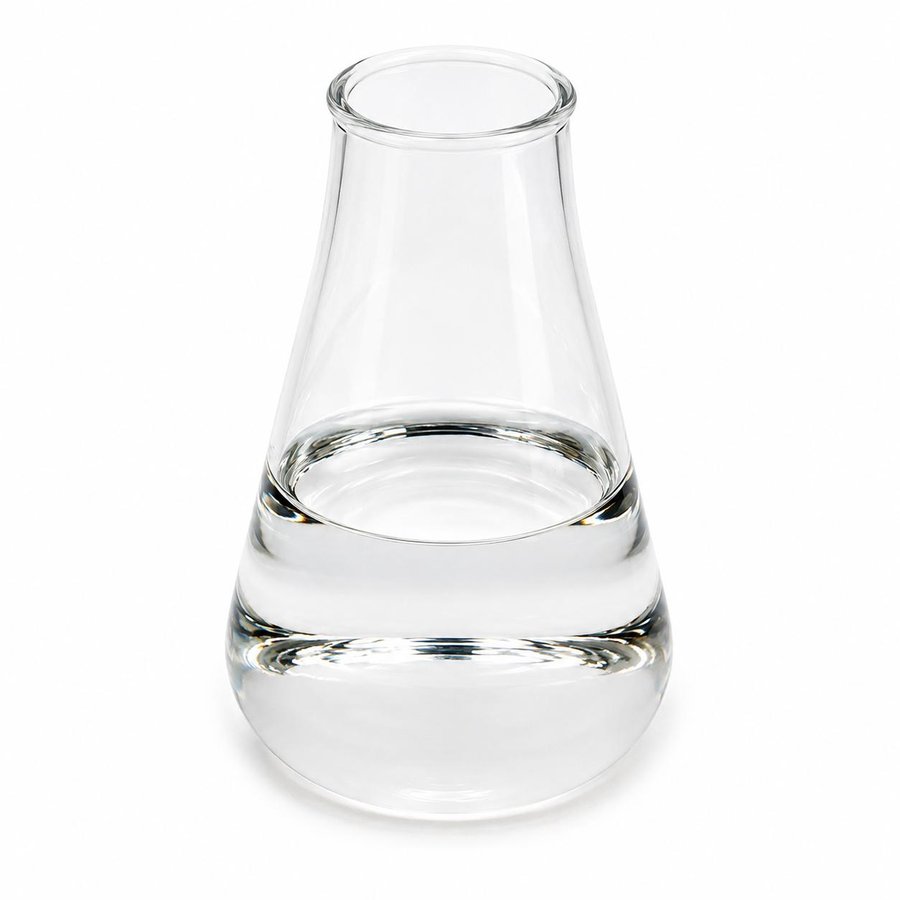

플라스크에 담긴 투명한 Halocarbon 불소계 오일 (Courtesy of Halocarbon)
PCTFE 오일그레이드 숫자 = 37.8°C(100°F) 동점도 cSt · Courtesy of Halocarbon
그레이드동점도 cSt
@37.8°C		유동점 °C
(±5)		인화점·연소점
0.80.8-129없음
1.81.8-93없음
4.24.2-73없음
6.36.3-71없음
2727-40없음
5656-34없음
9595-26없음
200200-12없음
400400-9없음
7007005없음
1000N100010없음

※ 점도 ASTM D445(오차 ±10%) · 유동점 ASTM D97 · 출처 Halocarbon PDS EFO-041221. 점도가 높은 그레이드일수록 유동점이 올라가므로, 저온에서 쓰는 계통은 유동점부터 대조합니다. 4개 온도(-54 / 37.8 / 71.1 / 99°C) 점도·운점·밀도까지 담은 전체 표는 아래 자료실의 그레이드 선정표에 있습니다.

S 등급 = 방청 0.1%품번 뒤 'S'는 방청제 0.1%를 첨가한 등급이며, 산소 호환은 유지됩니다. 첨가제 없는 순도가 필요하면 비-S 등급을 고릅니다.근거 · 제조사 자료 (PDS EFO-041221 주석 1)
상시 200°C150°C 초과 적용은 사전 평가가 필요합니다. 방청 첨가 등급은 고온에서 방청 기능을 잃고 변색될 수 있습니다.근거 · PDS
탄소-수소 결합 없음글리콜·알코올·탄화수소·광유·실리콘계 윤활제와 달리, 강산·강염기·인화성 용제·탄화수소·부식성 화학물질과 닿는 용도에 맞춰진 유체입니다.근거 · PDS EFO-041221
비가연 — 발화 우려를 줄인다

Halocarbon 본사 자료는 이 유체군의 화학적 거동을 비가연(Nonflammable)으로, 그 효과를 발화 우려를 줄인다(Reduces ignition concerns)로 적고 있습니다. 저희도 그 범위를 넘어서 쓰지 않습니다 — 연료가 되지 않는다는 것이지, 모든 조건에서 화재가 일어나지 않는다는 뜻이 아닙니다.

산소 적합성 판정은 ASTM G63·G72·G94·G124 계열 시험 방법의 영역이며, 저희는 제3자 산소 적합성 시험 성적서를 보유하고 있지 않고 제조사 자료의 호환 기재 범위 안에서만 안내드립니다.

04 — Before You Switch · 교체 전 확인

바꿔 넣기 전에, 네 가지를 봅니다

대체가 새 위험을 만들지 않으려면, 바꿔 넣는 유체가 그 계통의 잔류물·씰 구성·재질·접촉 물질과 맞아야 합니다. 유체를 바꾸는 것은 절반입니다.

① 남아 있는 기름은 그대로 남습니다 — 산소 계통

불소계 유체로 교체하는 것은 앞으로 들어갈 기름을 바꾸는 일입니다. 계통에 이미 남아 있는 탄화수소 잔류물은 그대로 남으므로, 산소·LOX 서비스 부품에는 전용 세정 절차가 함께 필요합니다. 제조사는 이 절차를 공급자와 협의할 사항으로 명시하고 있습니다.

관련 · 산소 서비스 윤활 체크리스트 · 산소 서비스 제품 페이지
② 씰 구성이 첫 질문입니다 — 이중 씰

단일(Single) 씰 + 외부 플러시(API 682 Plan 32 계열) 구성에서는 플러시액이 공정 측으로 유입되므로 이 유체는 후보가 아닙니다 — 첫 질문은 가격이 아니라 씰 구성입니다. API 682는 본래 펌프 규격이며 교반기에는 배열 지칭 용도로만 인용합니다.

관련 · 씰 배리어 유체 검토 요청서 · MSHV 제품 페이지
③ 탄성체·씰 벤더 조건

PTFE·폴리이미드·Viton·Kalrez·EPDM이 MSHV의 제조사 호환 목록에 있습니다. 밀도가 1.87~1.89 g/cm³(25°C, ASTM D4052)로 물보다 무거워 시일포트 자연순환(Plan 53A 계열)은 씰 벤더와 성립 여부를 확인해야 하며, 제조사 설계 기준은 축 회전속도 1,200~3,600 rpm이므로 저속 교반기는 그레이드 확정 시 제조사 권장을 대조합니다.

근거 · MSHV 제조사 자료 (MSHV 제품 페이지)
④ 닿으면 안 되는 것, 조심할 것

나트륨·칼륨 등 활성금속, 아민류 및 아민계 첨가제(산화방지제 등), 액체 불소, 액체 삼불화브롬·삼불화염소와의 접촉은 제조사가 금하고 있습니다. 암모니아는 호환 목록에 있으므로 아민류와 구분합니다.

알루미늄·마그네슘 및 그 합금은 큰 전단이 걸리는 마찰 접촉 조건(고전단 나사부 등)에서 주의가 필요합니다.

근거 · PDS EFO-041221 Caution · 제조사 SDS · PCTFE 화학 호환성 확인표
선정은 본사 검토로 회신드립니다

저희는 제조사 자료의 기재 범위 안에서만 안내드리며, 성능을 보증하지 않습니다. 대상 계통과 취급 매체, 운전 조건(온도·압력), 씰 구성·접촉부 재질을 받아 그레이드와 적용 가부는 본사 검토로 회신드립니다. 확정되지 않은 값은 적지 않습니다.

05 — Downloads · 자료실

검토에 바로 쓰는 다섯 장

회원가입 없이 내려받으실 수 있습니다. 편집용 XLSX는 자료실에 함께 있습니다.

Table · 그레이드

PCTFE 오일 — 그레이드 선정표

전 그레이드(0.8~1000N)의 동점도 4개 온도, 유동점·운점, 밀도를 한 장에. 'S' 품번과 비-S 품번 고르는 기준.

PDF 내려받기 → Table · 호환성

PCTFE — 화학 호환성 확인표

본사 PDS·SDS에 적힌 호환·금지 물질을 판정별로. 접촉 매질을 빠르게 걸러 볼 때.

PDF 내려받기 → RFQ · 씰 배리어

메카니컬 씰 배리어 유체 — 검토 요청서

씰 구성 · API 682 Plan · 운전 조건 · 탄성체 · 아민 접촉 여부를 한 장으로. 작성해 보내 주시면 검토 후 회신드립니다.

PDF 내려받기 → Checklist · 산소 서비스

산소·반응성 가스 서비스 — 윤활제 적합성 체크리스트

매질·온도·압력·접촉 부위 항목과 금지 접촉 물질, 점도·방청(S) 등급 선택 기준.

PDF 내려받기 → Catalog · Halocarbon

Halocarbon 제품 카탈로그 (한글)

오일·그리스·왁스와 씰 배리어·진공펌프 유체 라인업을 한 권으로.

PDF 내려받기 →
Installation — (주)팀에스

유체를 바꾸는 일에 설비 개조가 따른다면

Halocarbon 유체는 홀세일 인더스트리가 공급합니다. 교체에 배관·씰포트·제어 계통의 개조가 따르는 경우, 전기공사업 면허를 보유한 공사법인 (주)팀에스가 개조 범위를 함께 검토합니다.

전기공사업 면허 보유(주)팀에스 — 시공 주체가 되는 공사법인
제어반 설계·제작·시운전인터록·신호 연동이 필요한 설비
공급과 시공을 한 창구로홀세일 인더스트리 × (주)팀에스
설치 범위 문의 →(주)팀에스 소개 →
