미국 산업안전보건청(OSHA)은 분진폭발의 조건을 다섯 가지로 설명합니다. 불이 나는 세 요소 — 가연성 분진(연료), 점화원(열), 공기 중 산소 — 에, 분진이 충분한 양과 농도로 흩어지는 분산과 그 분진운이 갇히는 밀폐가 더해질 때입니다. OSHA는 이 중 산소와 밀폐는 공정·건물 안에서 없애기 어렵고, 나머지 세 요소는 상당 부분 통제할 수 있다고 적습니다.
If one of the elements of the explosion pentagon is missing, a catastrophic explosion can not occur.
폭발 오각형의 요소 중 하나라도 없으면 파국적인 폭발은 일어날 수 없다는 뜻입니다.
출처 · OSHA Safety and Health Information Bulletin (2005) — 가연성 분진 폭발
미국 화학안전위원회(CSB)는 2차 폭발을, 바닥이나 다른 표면에 쌓여 있던 분진이 1차 폭발로 떠올라 점화되는 것으로 설명하고
a weak primary explosion may cause very powerful secondary dust explosions.
라고 적었습니다(CSB, 2006).
NFPA 68은 Building-damaging dust explosions are most often secondary dust explosions
라고 씁니다(2018년판 A.8.2.4.7).

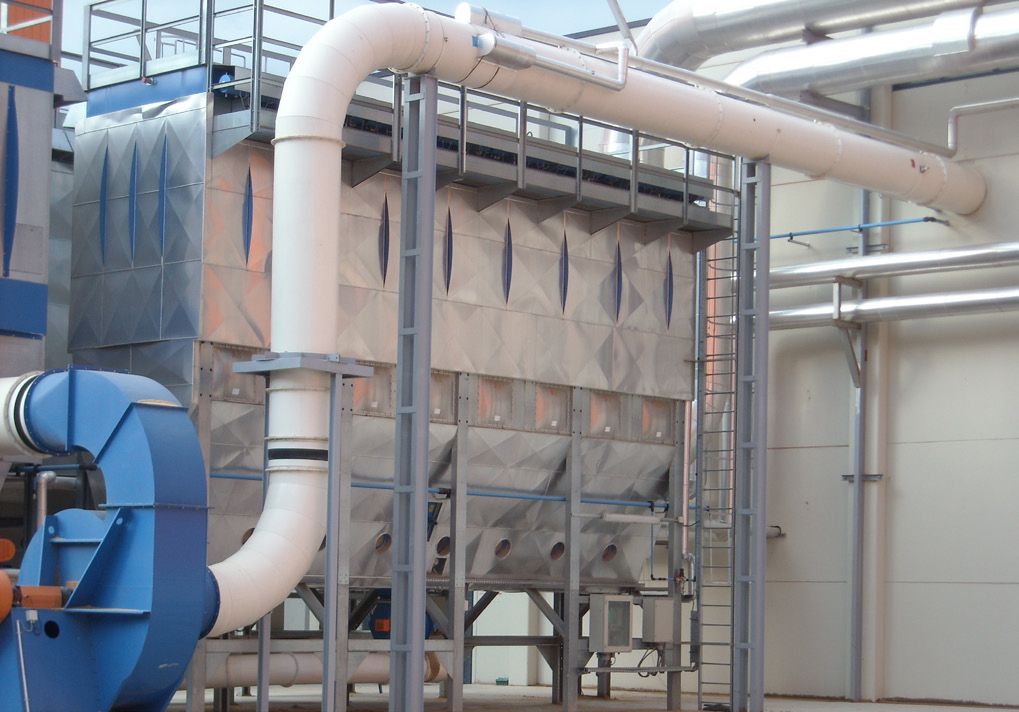

백필터·카트리지·사이클론. 필터 안의 분진운에 이송 덕트로 들어온 불티가 더해지면 폭연과 덕트 역전파로 이어질 수 있습니다.
감지 · 방산/무화염 · 유입관 격리분체를 받고 쌓고 빼는 저장 용기. 정·부압이 낮은 분체 취급·저장 용도에는 평판형 방산패널(KER)이 쓰입니다.
방산 · 연결 배관 격리드라이브축 어긋남·베어링·마모로 생긴 불꽃, 상·하부의 밀폐 공간. 실내 설치용 무화염 방산(IVE)이 따로 있습니다.
슈트 감지 · 케이싱 방산 · 격리컨베이어·스크류·공압 이송 라인. 마찰·정전기·이물질에서 생긴 불티가 덕트를 타고 다음 설비로 갑니다.
불꽃 감지 · 소화 · 덕트 격리분진이 더 잘게 부서지고 열이 나는 공정. 설비 강도와 방출 가능 여부에 따라 방산 또는 억제를 고릅니다.
방산 · 억제 · 격리열원과 분진이 함께 있는 설비. 위험물 건조설비는 법이 직접 '폭발구'를 정하고 있습니다.
제281조 제4호 · 방산 · 억제아래는 법제처 국가법령정보에 수록된 현행 「산업안전보건기준에 관한 규칙」(고용노동부령, 2025-09-01 시행) 원문입니다(2026-10-24 대조). 인용한 항에 딸린 호는 빼지 않고 옮겼습니다.
① 사업주는 다음 각 호의 장소에 대하여 폭발위험장소의 구분도(區分圖)를 작성하는 경우에는 한국산업표준으로 정하는 기준에 따라 가스폭발 위험장소 또는 분진폭발 위험장소로 설정하여 관리해야 한다.
② 사업주는 제1항에 따른 폭발위험장소의 구분도를 작성ㆍ관리하여야 한다.
① 사업주는 인화성 액체의 증기, 인화성 가스 또는 인화성 고체가 존재하여 폭발이나 화재가 발생할 우려가 있는 장소에서 해당 증기ㆍ가스 또는 분진에 의한 폭발 또는 화재를 예방하기 위해 환풍기, 배풍기(排風機) 등 환기장치를 적절하게 설치해야 한다.
② 사업주는 제1항에 따른 증기나 가스에 의한 폭발이나 화재를 미리 감지하기 위하여 가스 검지 및 경보 성능을 갖춘 가스 검지 및 경보 장치를 설치해야 한다. 다만, 한국산업표준에 따른 0종 또는 1종 폭발위험장소에 해당하는 경우로서 제311조에 따라 방폭구조 전기기계ㆍ기구를 설치한 경우에는 그렇지 않다.
제281조는 건조설비를 설치할 때 갖출 구조를 제1호부터 제11호까지 정합니다. 그중 방산과 직접 이어지는 두 호는 다음과 같습니다.
폭발위험장소 구분도를 작성할 때, 한국산업표준 기준에 따라 분진폭발 위험장소로 설정·관리하도록 정합니다. 구분은 방폭 전기기기 선정과 방호 설계의 출발점입니다. 다만 이 조문이 집진기·사일로마다 특정 방호 장치의 설치를 정하는 것은 아닙니다.
제1항의 환기 조치에는 분진이 포함되지만, 제2항의 검지·경보 장치는 '제1항에 따른 증기나 가스'에 의한 폭발·화재를 미리 감지하기 위한 것입니다. 이 조항에 분진을 검지·경보하라는 의무는 없습니다 — 분진 쪽 대책은 축적 관리와 설비 방호에서 다룹니다.
국내 법령에서 방산 개념이 직접 드러나는 드문 조항이지만, 적용 대상은 '위험물 건조설비'입니다. 그 밖의 집진기·사일로 방산은 위험성평가와 아래 국제 표준을 바탕으로 설계 단계에서 정합니다.
| 표준 (법령 아님) | 다루는 것 | 이 페이지의 인용 |
|---|---|---|
| NFPA 682018년판 기준 | 폭연 방산 — 방산패널·무화염 방산의 설계와 사이징 | venting does not prevent a deflagration; venting can, however, minimize the destructive effects of a deflagration.A.1.2 — 방산은 폭연을 막지 못하지만 파괴 효과를 줄일 수 있다. |
| NFPA 69 | 폭발 예방 시스템 — 억제·격리 등 | NFPA 68은 스스로를 NFPA 69의 짝을 이루는 문서(companion document)로 둡니다 — 방산과 억제·격리는 함께 설계되는 체계입니다.NFPA 68 (2018) A.1.1 |
| NFPA 654 | 가연성 분진의 축적·청소 관리 | 1/32인치(약 0.8mm) — OSHA 2008년 감독관 지침(NEP)은 이를 approximately equal to the thickness of a typical paper clip, 즉 종이클립 두께로 설명합니다. CSB(2006)는 The NFPA warns that more than 1/32 of an inch of dust over 5 percent of a room's surface area presents a significant explosion hazard.라고 인용합니다.NFPA 654 기준을 OSHA·CSB가 인용. 가연성 분진 기준은 2025년판 NFPA 660으로 통합되었습니다. |
※ NFPA 표준은 국내 법령이 아닙니다. 위험성평가, 사내·본사 표준, 보험사 요구, 수출 사양 등에서 설계 기준으로 쓰입니다. 1/32인치는 '이 두께면 폭발한다'는 값이 아니라 청소·관리 대상을 판단하는 경고 기준입니다. 인용 조항·표준의 적용 범위는 각 원문을 확인하시기 바랍니다.

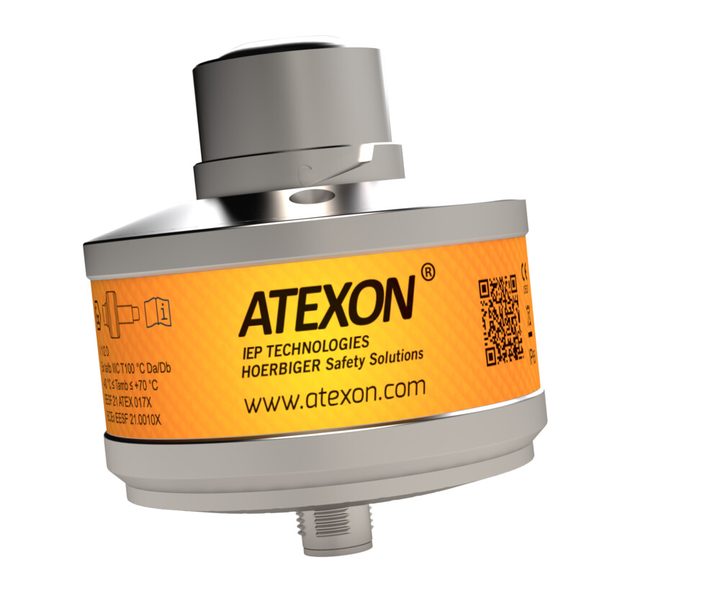

IEP Technologies는 폭발 방호의 기본 유형을 방출(방산)·차단(격리)·억제 세 가지로 나누고, 점화원을 미리 없애는 불꽃 감지를 더합니다. 홀세일 인더스트리는 이 제품군을 취급합니다. 어느 방식이 맞는지는 설비의 위치와 분진 특성이 정합니다.
IEP는 방산을 비용 효율적인 수단으로 꼽으면서도, 종합 방호의 한 구성요소일 수 있고 필요한 경우 적절한 격리 방법까지 함께 검토·설계해야 한다고 적습니다. 위 두 국내 사고에서 공단 사례연구가 추정한 경로도 사일로를 잇는 배관이었습니다.
무화염 방산을 쓸 수 없는 경우에는 억제 시스템이 대안이 될 수 있다고 IEP는 안내합니다. 비싼 방식이 정답이 아니라, 설비 위치·방출 가능 여부·분진 특성이 답을 정합니다.

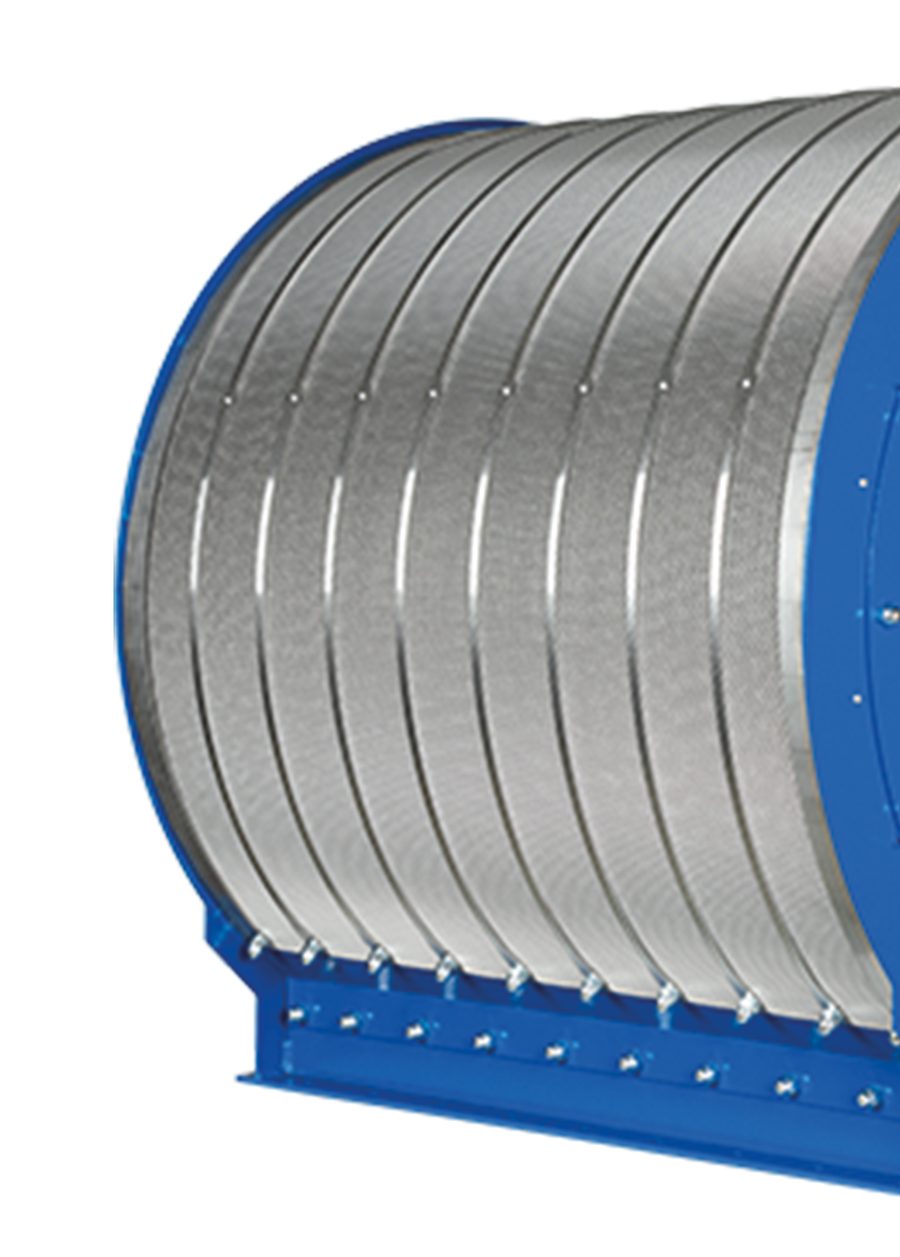

IV8·IVE의 제조사 사양은 Kst ≤ 200 bar·m/s, MIE > 3 mJ, Pmax ≤ 9.9 bar(IV8) · ≤ 10 bar(IVE)입니다. 홀세일 인더스트리 카탈로그는 무화염 방산을 유기분진 전용으로 안내하며, 금속분진에는 적용하지 않습니다 — 분진 종류와 시험값을 먼저 확인하십시오.
근거 · IV8 제품정보 440EN-22.3 · IVE 제품정보 456EN-24.1 · WI IEP 카탈로그 v2.1 p.10EVN 3.0은 0.05 bar g에서 열리고, 자가 폐쇄형은 압력이 빠지면 바로 다시 닫혀 '사후' 정지시간을 줄입니다. 열린 채 잠기는 래칭형 EVN3.0NC는 EN 16447 대체 시험절차로 시험된 격리 플랩과 함께 쓸 수 있습니다. IV8은 장치 하나로 최대 12.3 m³를 보호하고, 작동 후 현장 재정비(field reconditioning)형입니다.
근거 · EVN 3.0 제품정보 439EN-22.5 · IV8 제품정보 440EN-22.3펄스 세척 필터·고진공 운전에는 진공 지지대 없이 부압을 견디는 돔형 GE를, 부압이 파열압의 60% 이하면 평판 KE를, 정·부압이 파열압의 50% 이하인 분체 취급·저장에는 아웃렛 플랜지 없이 장착하는 KER을 제조사가 안내합니다.
근거 · IEP Explosion Venting 브로셔 428ENNFPA 68은 Venting indoors increases the potential for secondary explosions.
라고 적습니다. 압력파가 주변에 쌓인 분진을 털어 올려 분진운을 만들 수 있기 때문입니다.
실내 설비에 방호를 더할 때는 주변 축적 관리(1/32인치 경고)가 함께 가야 합니다.
방산 면적, 장치 수량, 억제기 배치는 아래 입력값으로 정해집니다. 홀세일 인더스트리는 자체 사이징 계산서를 발행하지 않습니다 — 입력값을 정리해 IEP 엔지니어링 검토(NFPA 68 · EN 14491 기준 사이징)로 연결하고, 그 결과로 제품 조합을 제안합니다.
| 입력값 | 무엇인가 | 어디에 쓰이나 |
|---|---|---|
| Kstbar·m/s | 폭연지수 — 최대 압력상승속도에 용기 체적의 세제곱근을 곱한 값. St-1 ≤ 200 · St-2 201–300 · St-3 > 300.NFPA 68 (2018) 6.1.1 · Table B.1.2.4 | 방산 면적 산정, 무화염 방산 적용 한계(IV8·IVE Kst ≤ 200) 판단 |
| Pmaxbar | 최대 폭발 압력. 밀폐 용기 안의 분진 폭발은 최대 10 barg에 이를 수 있습니다.NFPA 68 3.3.27.1 · IEP 428EN | 방산·억제 설계, 무화염 적용 한계(IV8 ≤ 9.9 bar · IVE ≤ 10 bar) |
| MIEmJ | 최소점화에너지 — 분진운을 점화할 수 있는 가장 작은 에너지.NFPA 68 3.3.23 | 무화염 방산 적용 조건(IV8·IVE MIE > 3 mJ), 점화원 관리 |
| 분진 종류 | 대상 물질명과 시험성적서. 시험값이 없으면 IEP 연소연구센터(Combustion Research Center)에서 시료를 시험합니다. | 유기분진 / 금속분진 구분 — 무화염 방산 적용 여부 |
| 설비 체적 · 형상 | 용기 체적 V(집진기는 더티측 유효체적), 형상비 L/D. 버킷엘리베이터는 단면적·높이. | 방산 면적·수량, 억제 보호 용적 |
| 설비 강도 | 설비 설계 강도 기준의 허용 감쇄 압력 Pred. 방산의 목표는 Pred,max를 설비 강도 아래로 유지하는 것입니다.IEP 428EN | 방산패널 개방압·면적, 억제 가능 여부 |
| 운전 조건 | 운전 압력(부압 포함)과 온도. | 패널 형식(GE · KE · KER · GT), 개스킷 재질(표준 EPDM −40~+120 ℃) |
| 설치 위치 | 실내·실외, 외벽 근처 여부, 방출 방향의 안전구역, 폭발위험장소 구분. | 방산 / 무화염 / 억제 선택(위 흐름도 Q3·Q4), 전기기기 방폭 사양 |
| 연결 덕트 | 관경(DN)·배관 경로, 보호 용기와 설치 위치 간 거리, 풍속·흐름 방향. | 격리 장치 선정과 설치 위치 |
※ NFPA 68 Annex F의 물질별 값은 비규범 참고 시험값입니다. 설계에는 실제 취급 분진의 시험값과 제조사 성능 데이터를 씁니다. 항목 정리는 홀세일 인더스트리 IEP 카탈로그 v2.1 「적용 필수 정보」(p.14) 기준이며, 모르는 항목은 비워 두셔도 IEP 엔지니어링과 함께 확인합니다.
홀세일 인더스트리가 IEP Technologies 제품을 공급한 국내 프로젝트입니다. 프로젝트명은 원자료 표기 그대로 옮겼습니다.
| 연도 | 프로젝트 | 내용 |
|---|---|---|
| 2022 | CJ BIO PR2 Project | Chemical isolation system — 차단 시스템 공급 |
| 2022 | CJ BIO PR3 Project | Chemical isolation system — 차단 시스템 공급 |
| 2022 | Ingredion Korea 이천공장 Project | — |
| 2023 | Ulsan Aluminum Project | — |
| 2025 | Kellogg Korea Project | 집진기 배관공사 — EVN 3.0(무화염 방산) + Iso-Flap(M-module, 격리)2025-11-23 착수 · 2026-03-29 준공 |
| 2026 | CJ Feed & Care Incheon & Gunsan Mills | 폭발 압력 방출 설비(explosion pressure relief equipment) 공급·설치설치 · (주)팀에스 |
6개 사료공장에 EVN 3.0 무화염 방산구 36대 공급 — 2025년 12월 계약, 2026년 4월 전량 납품 완료.
근거 · 홀세일 인더스트리 De Heus Group (Asia) Supply Reference (2026-04 납품 기록 기준)※ 출처 · 홀세일 인더스트리 IEP 국내 납품·시공 실적 자료(2026-08-11), De Heus Group (Asia) Supply Reference. 실적은 공급 사실이며, 각 현장의 법령 적합성이나 방호 성능을 보증하는 것이 아닙니다.
방호 장치는 사양만큼이나 설치 위치·방향·연동이 성능을 좌우합니다. 제어반 제작·결선·시공·시운전은 (주)팀에스가 수행합니다.
방산패널은 화구와 압력을 안전한 지역으로 내보내는 장치입니다. 패널 앞 방출 경로에 작업 위치·통로·다른 설비가 없는지 시공 단계에서 확인합니다.
NFPA 68은 The fireball from vented dust deflagrations is potentially more hazardous than from vented gas deflagrations …
라고 적습니다(A.6.6). 무화염 방산도 주변 안전거리 확보가 적용 조건입니다.

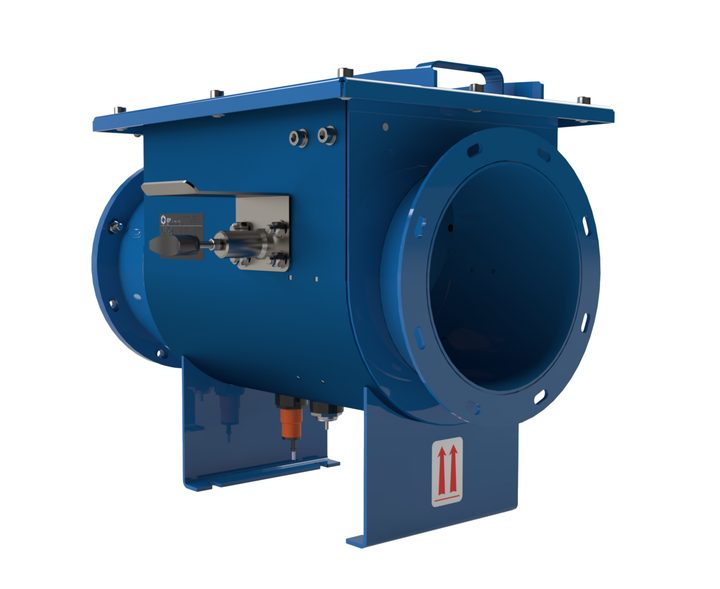

격리 플랩은 덕트에 인라인으로 물리며, 본체에 표시된 흐름 방향대로 설치합니다. 보호 용기에서 설치 위치까지의 거리와 배관 경로는 제품의 시험 범위(EN 16447)와 함께 확인하는 사양 검토 항목입니다.
방산패널 버스트 센서(SE)는 개방 신호로 팬·로터리 밸브를 멈추는 데 쓰입니다. 억제 시스템처럼 검지기·제어반으로 작동하는 능동식 계통은 전원·제어반·정기 점검이 필요합니다. 점검 양식은 자료실의 안전설계 체크리스트·규정 매트릭스와 함께 쓰실 수 있습니다.
※ 근거 · IEP Explosion Venting 브로셔 428EN(방출 · 버스트 센서), NFPA 68 (2018) A.6.6, 홀세일 인더스트리 IEP 카탈로그 v2.1 p.07·p.11·p.14(무화염 안전거리 · 능동식 점검 · 격리 설치 조건). 설치는 IEP 설치 지침과 프로젝트 사양을 따릅니다.
제품은 홀세일 인더스트리가 공급하고, 설치·결선·시운전은 전기공사업 면허를 보유한 공사법인 (주)팀에스가 맡습니다. 인터록이나 제어 연동이 필요한 설비는 제어반 설계·제작부터 현장 시운전까지 한 창구로 진행합니다.
분진폭발 — 쌓인 먼지가 두 번째 폭발이 될 때. 분진이 왜 터지는지, 방산과 격리가 무엇을 하는지, 왜 청소가 안전설비인지를 따라갑니다.
다큐 보기 →방산·무화염 방산·억제·격리·불꽃 감지 제품과 공식 영상은 브랜드관에서, 방호 지도·선정 흐름도·적용 필수 정보는 한글 카탈로그에서 확인하세요.
IEP 브랜드관 → 한글 카탈로그 PDF →대상 분진(시험성적서가 있으면 함께), 설비 종류와 체적, 설치 위치(실내·실외), 연결 덕트 구성을 알려주시면 — IEP 엔지니어링 검토를 거쳐 방호 조합과 시공 범위를 제안드립니다.
