터질 곳을,
정해둡니다

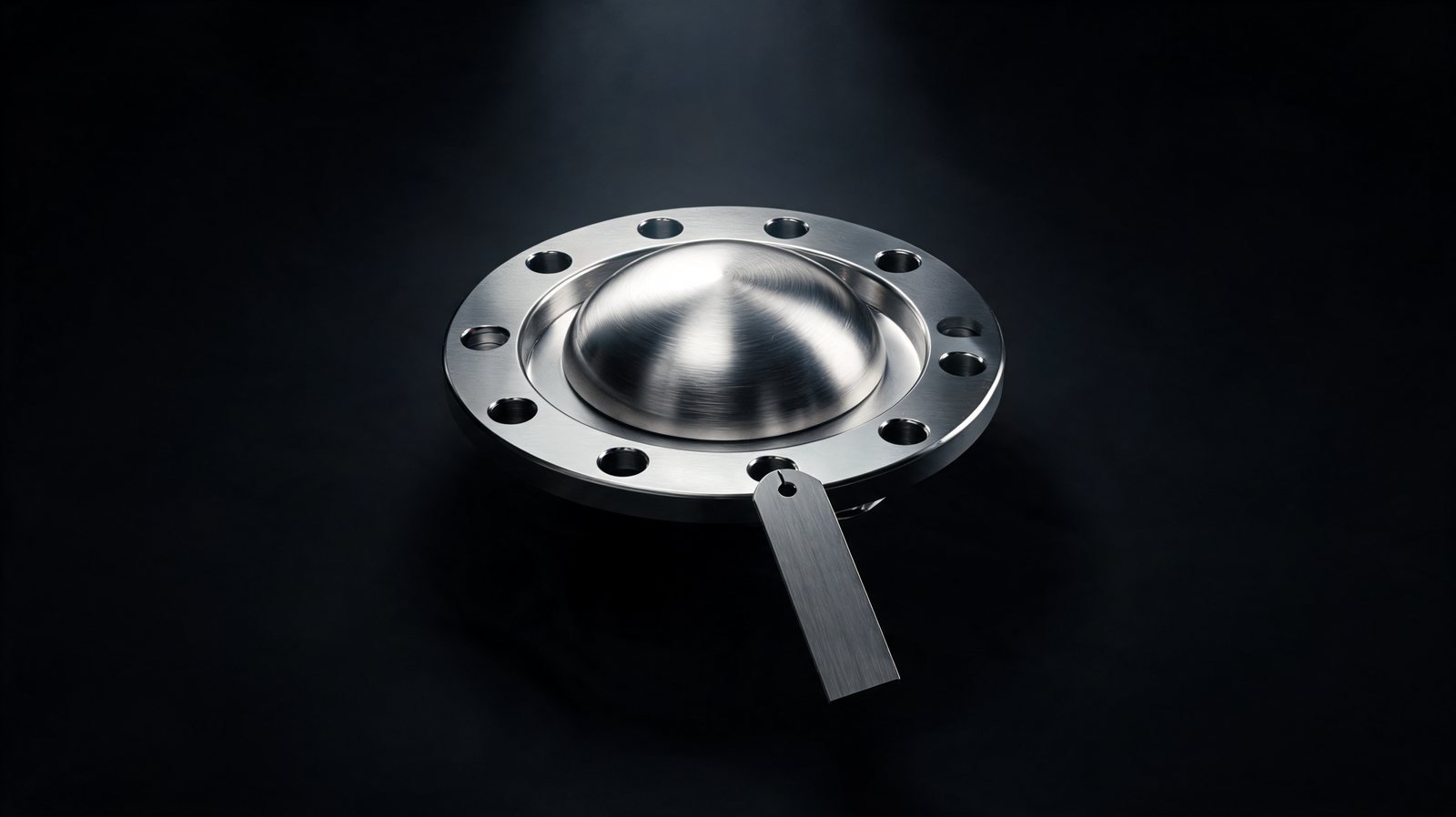

과압은 예고 없이 옵니다. 파열판은 설정 압력에서 정확히 열리는 마지막 안전장치 — 움직이는 부품 없이, 밀리초 안에, 전량 방출합니다.

0가동부 — 고장 모드 최소

ms단위 즉시 전개

+PSV안전밸브 보호 조합

라인업 보기 파열판 선정 문의

01 — Why It Matters

스프링이 따라가지 못하는 속도가 있습니다

폭주 반응·외부 화재·2상 유동 — 압력이 초고속으로 치솟는 사고에서는 스프링식 안전밸브(PSV)의 응답이 늦을 수 있습니다. 파열판은 관성이 없는 금속 멤브레인이라, 설정 파열압력에 도달하는 순간 전 단면이 열립니다.

Escalation 폭주반응·외부화재→압력 급상승→설계압 초과→용기 파열·비산

PSV와 싸우지 않습니다 — 지켜줍니다

파열판을 안전밸브 앞단에 직렬로 두면, 평상시 공정 유체가 밸브에 닿지 않아 누설 제로 · 부식 보호 · 밸브 수명 연장을 동시에 얻습니다. 부식성·고점도·독성 유체일수록 이 조합의 가치가 커집니다.

역돔형압축 하중 — 높은 운전비율에서도 정밀

비파편개방 시 파편 비산 없는 설계

전량 방출전 단면 개방 — 최대 방출 용량

02 — The Line-up

공정 조건별 파열판

파열압력·온도·배압·유체 특성에 따라 형식을 선정합니다. 대표 라인업:

역돔형 — Reverse Acting압축 하중 · 고운전비율

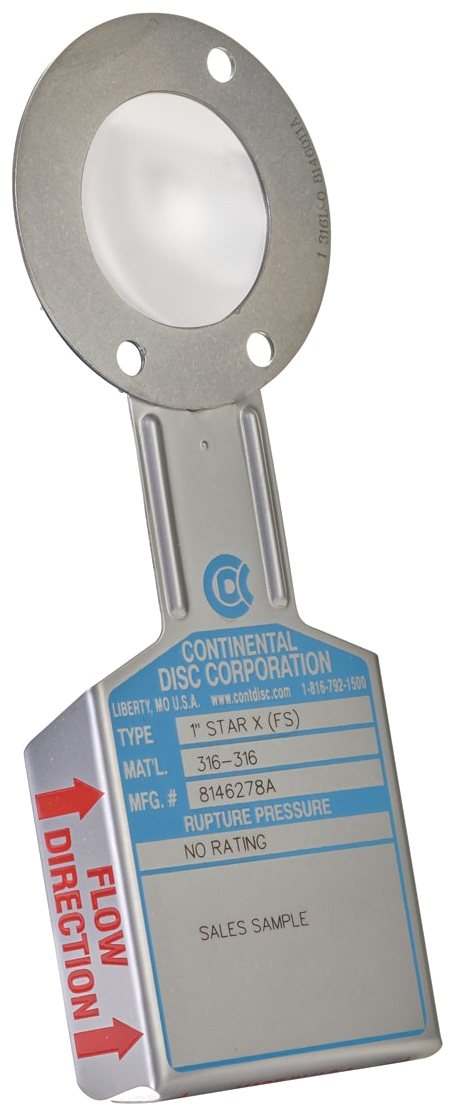

STAR X®

고성능 역돔형 — 정밀 스코어링, 비파편 개방, 높은 운전비율.

Flagship

ULTRX®

역돔형 상위 라인 — 까다로운 공정 조건 대응.

Reverse

MINTRX®

컴팩트 역돔형 — 소구경·위생 배관 대응.

Compact

용도 특화저압 · 위생 · 감지

LOTRX®

저압 설비용 — 낮은 파열압력 범위를 정밀하게.

Low Pressure

SANITRX®

위생용 — 제약·바이오·식품 클램프 배관 규격.

Sanitary

홀더 · 파열 감지

세이프티 헤드(홀더)와 파열 감지 센서로 개방 즉시 경보.

Detection

03 — Applications

압력이 있는 모든 용기

화학 반응기

폭주반응의 초고속 과압 — 파열판만이 따라가는 속도.

PSV 업스트림 보호

안전밸브 앞 직렬 설치 — 누설 제로·부식 보호.

제약 · 바이오

위생 규격 파열판으로 무균 공정의 과압 보호.

저장탱크 · 저압설비

낮은 설계압 설비의 정밀 저압 보호.

가스 · 고압 설비

고압 가스 계통의 최후 방출 경로.

열교환기 · 배관

튜브 파단 등 급격한 압력 전이 대응.

04 — Standards

확인된 규격

아래는 제조사 공개 자료 기준의 대표 규격입니다. 모델·사이즈별 적용 범위는 데이터시트 기준 확인 후 안내드립니다.

ASME보일러·압력용기 코드

PED (CE)EU 압력기기 지침

위생 규격제약·식품 배관 (모델별)

선정 엔지니어링

파열압력·온도·배압·유체 특성을 검토해 형식과 재질을 제안합니다. 잘못 고른 파열판은 없는 것보다 위험합니다.

PSV 조합 설계

안전밸브와의 직렬 구성, 중간 압력 감시까지 — 방출 계통 전체를 봅니다.

다층 방어심도의 확장

폭발 방산(IEP)이 룸을 지킨다면, 파열판은 용기를 지킵니다 — 공정 안전의 짝을 이루는 라인입니다.

Correspondence

공정 조건 네 가지만 주시면,
파열판 선정으로 답하겠습니다

파열압력 · 운전압력 · 온도 · 유체(부식성 여부)를 알려주시면 형식·재질·사이즈와 PSV 조합 여부를 검토해 회신드립니다.
